深圳市灰度科技有限公司

一、 功能特点
Y1是一款具有多种辅助功能的多功能卡，具体功能如下：
1）使用千兆网口通信；
2）支持千兆网口与同步发送卡T901通信，可级联在接收卡之前、之间或最后；
3） 1路音频输出；
4）板载温湿度模块，支持箱体内的温/湿度监控；
5）支持外接温/湿度或单温度模块；
6）支持8路继电器开关控制电源；
7）支持定时控制继电器开关功能，可替代定时器。

二、级联方式
1）接在第一张接收卡与发送卡之间，如下图所示：

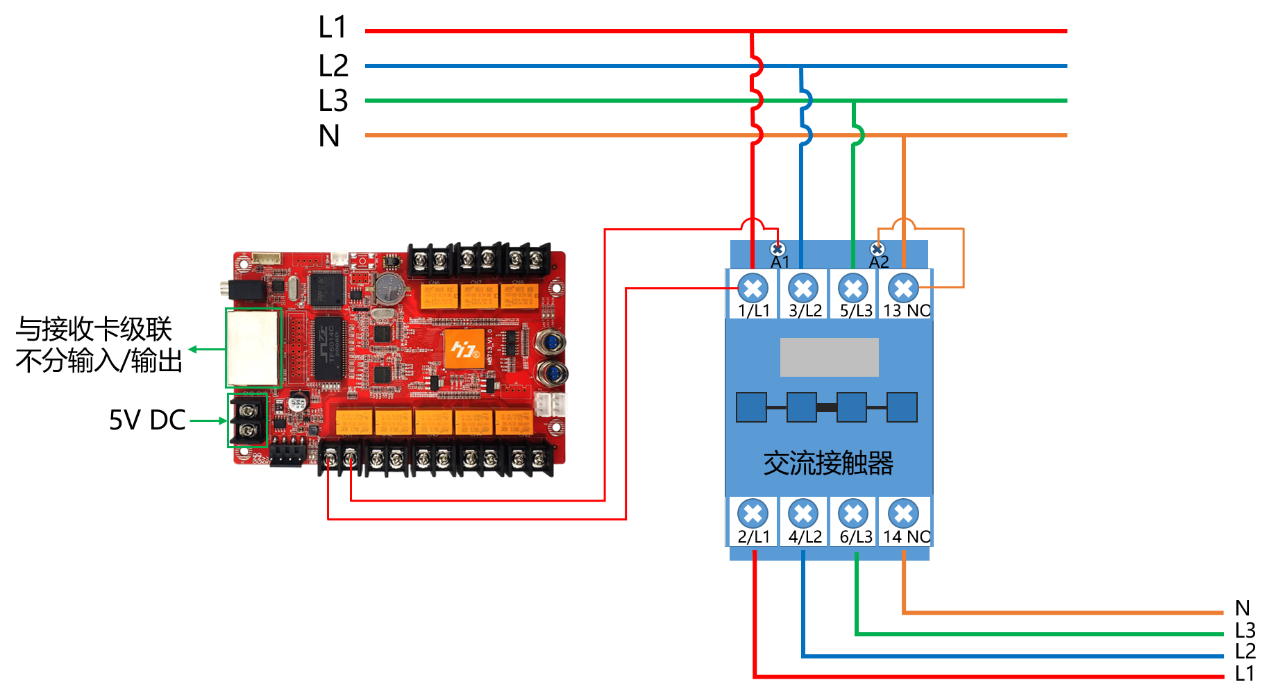

三相三线式连接:

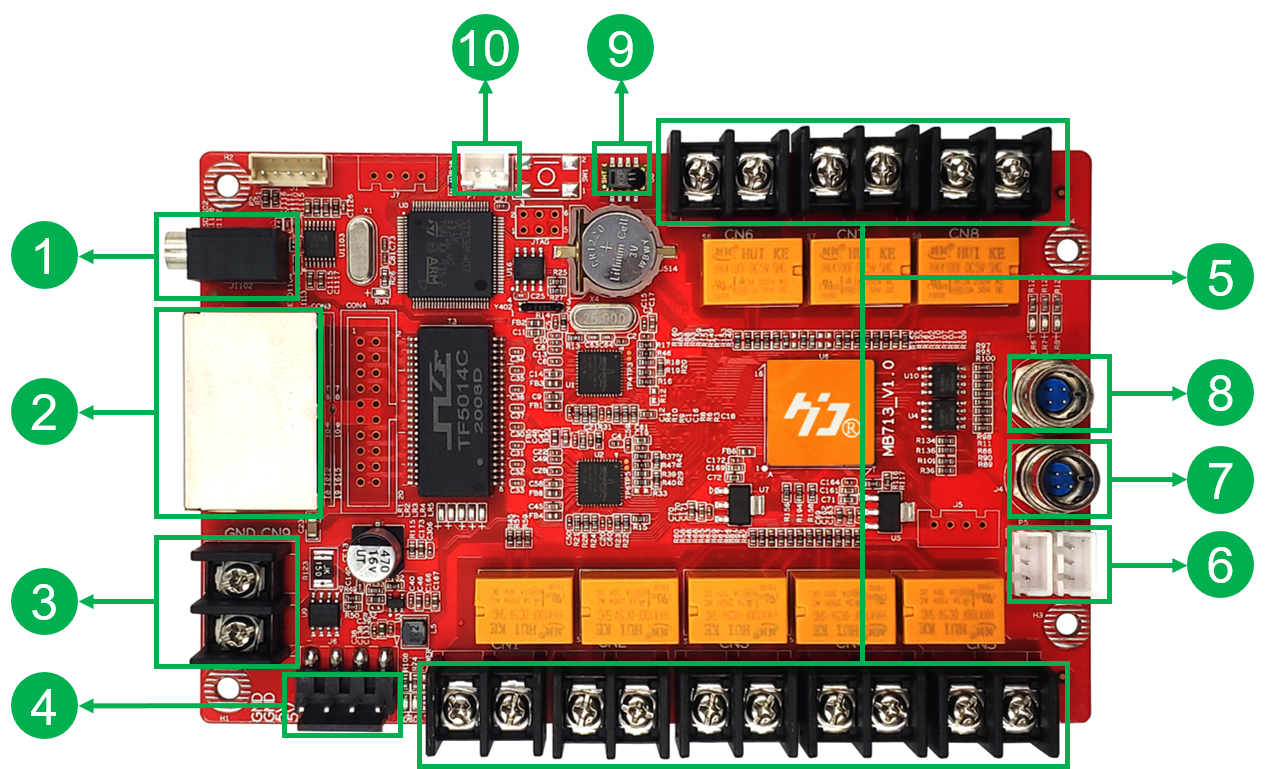

四、 接口说明

1：音频输出口；
2：千兆网口，与发送卡、接收卡级联，两网口一样，可互换。
3：5V直流电源接口；
4：5V直流电源接口；
5：触点通断端子（初级继电器），控制接触器继电器（二级继电器）；
6：P5，单温度（18B20）接口；P6，温/湿度（AM2301）接口；
7：亮度传感器接口；
8：预留端口，暂无功能；
9：板载温/湿度模块；
10：预留端口，暂无功能。

五、软件设置

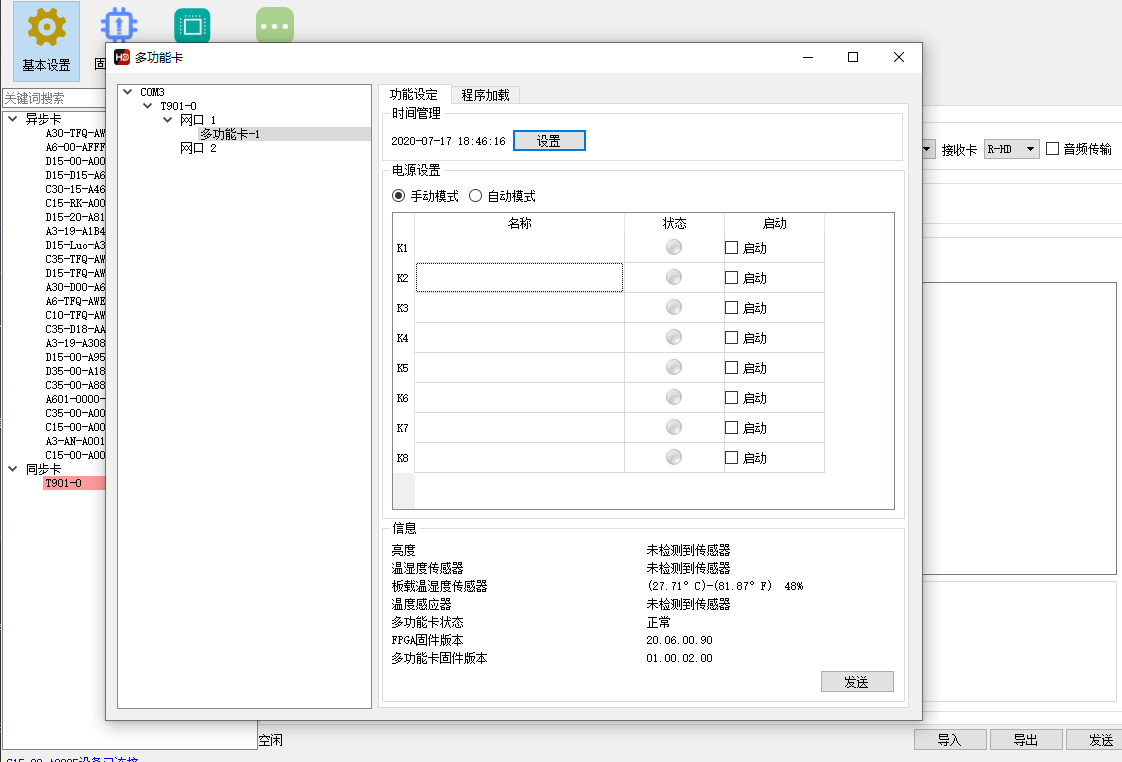

打开软件HDSet,点击“功能”→“ 多功能卡”，即可做相关设置。

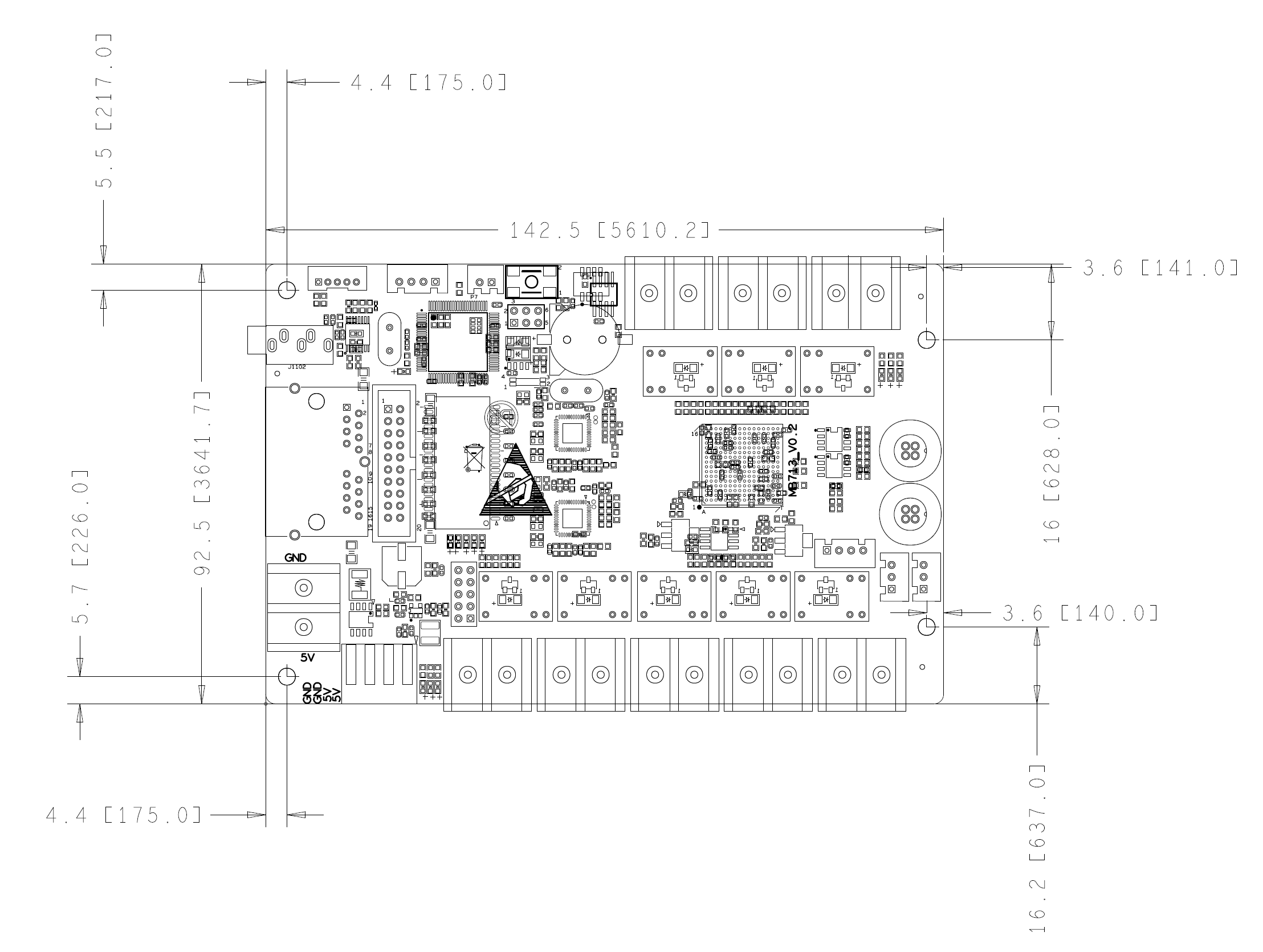

六、 尺寸图

七、基本参数

	最小值	典型值	最大值
额定电压（V）	4.2	5.0	5.5
存储温度（℃）	-40	25	105
工作环境温度（℃）	-40	25	80
工作环境湿度（%）	0.0	30	95
电源管理控制电压	/	/	AC：250V
电源管理控制电流	/	/	3A
产品净重（kg）
产品认证

注意事项
1）为确保系统的长期稳定运行，请尽量使用标准的5V电源电压供电。

	最小值	典型值	最大
额定电压（V）	4.2	5.0	5.5
存储温度（℃）	-40	25	105
工作环境温度（℃）	-40	25	80
工作环境湿度（%）	0.0	30	95
电源管理控制电压	/	/	AC:250V
电源管理控制电流	/	/	3A
